模态分析系统

在机械振动中，若系统满足线性、时不变条件，则系统的振动响应可由频率范围内的若干振动模式线性组合而成，这些振动模式被称为“模态”。因此，模态测试与分析的任务就是：获取振动响应，并从振动响应中获取“模态”。“模态”由三部分组成，分别是振型、固有频率以及阻尼比。

一个标准测试案例

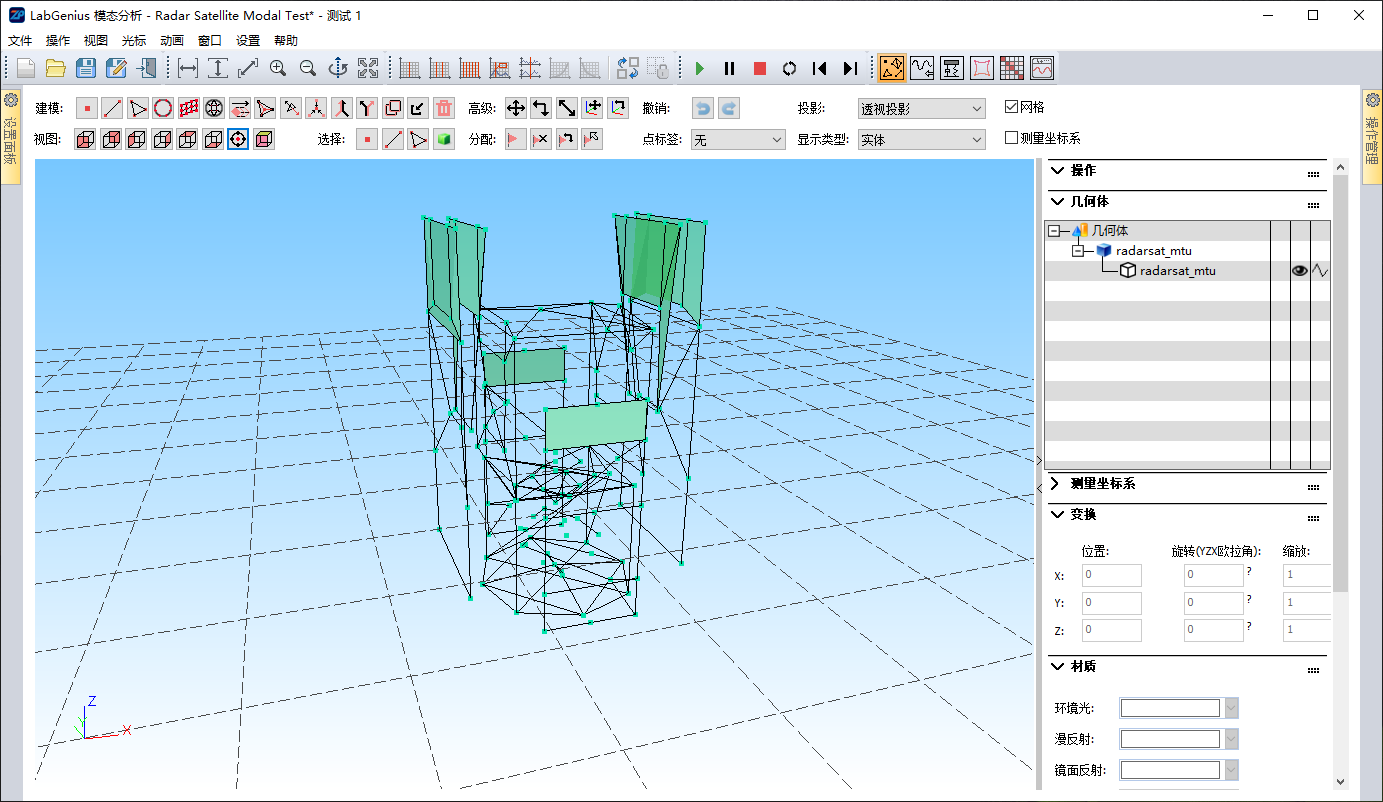

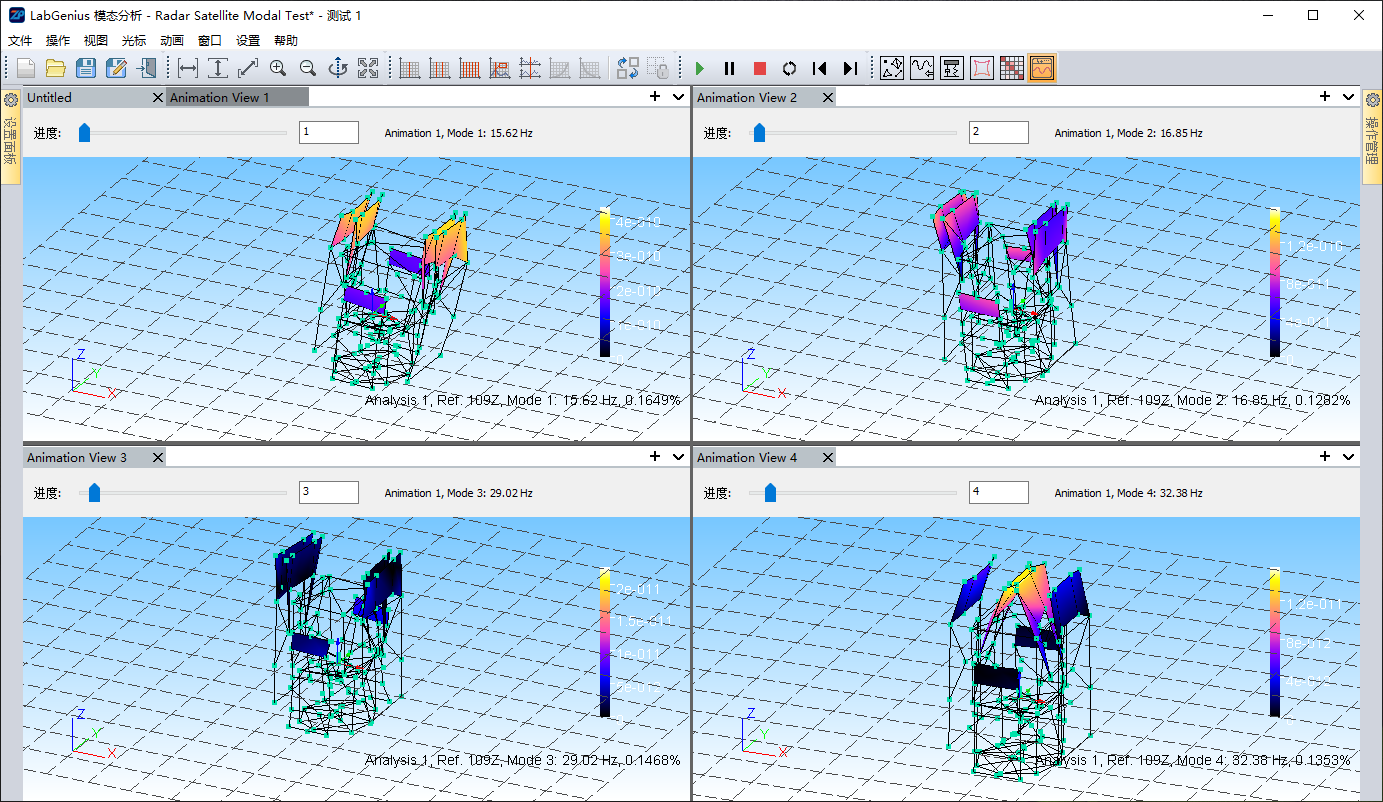

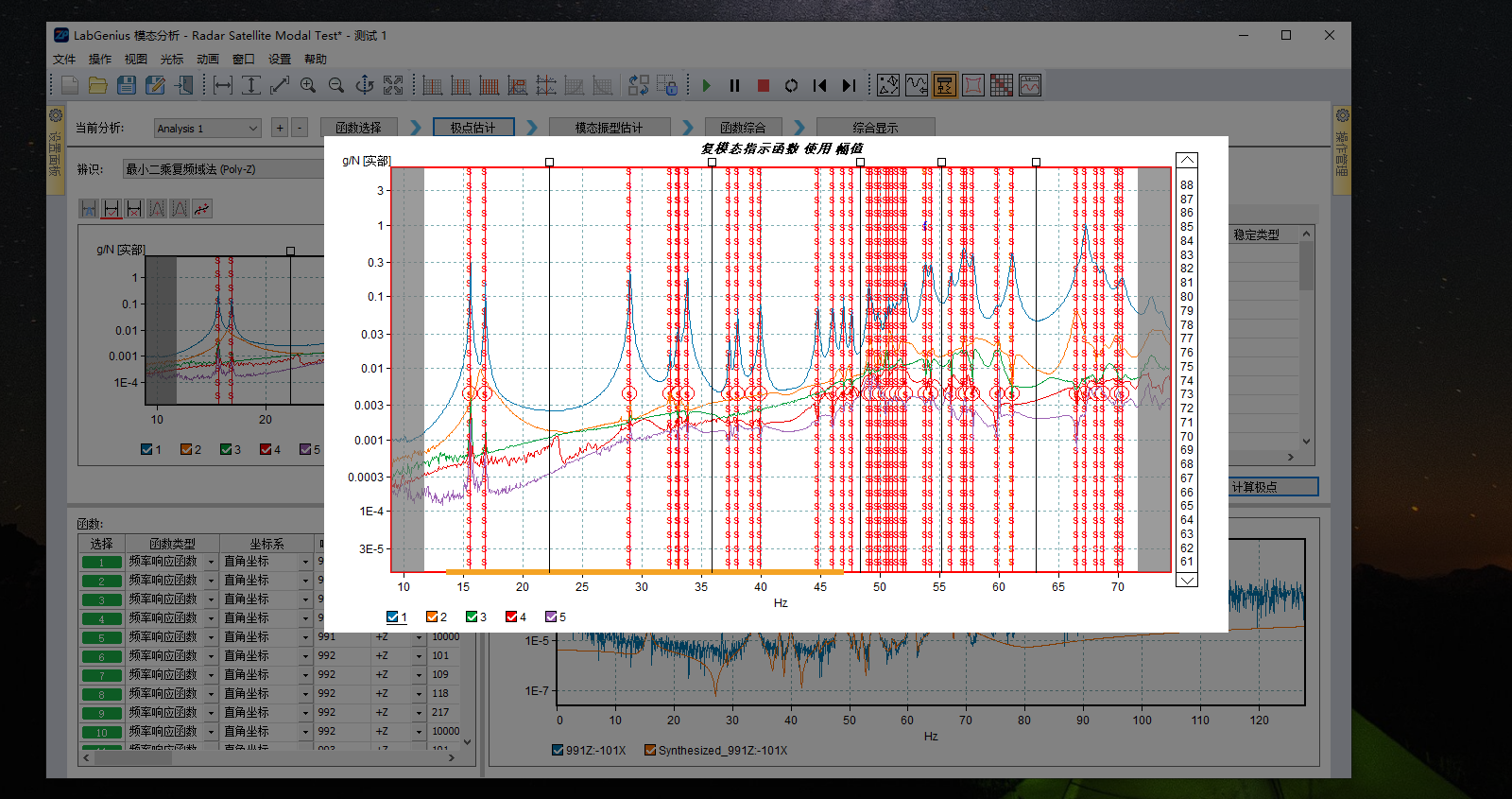

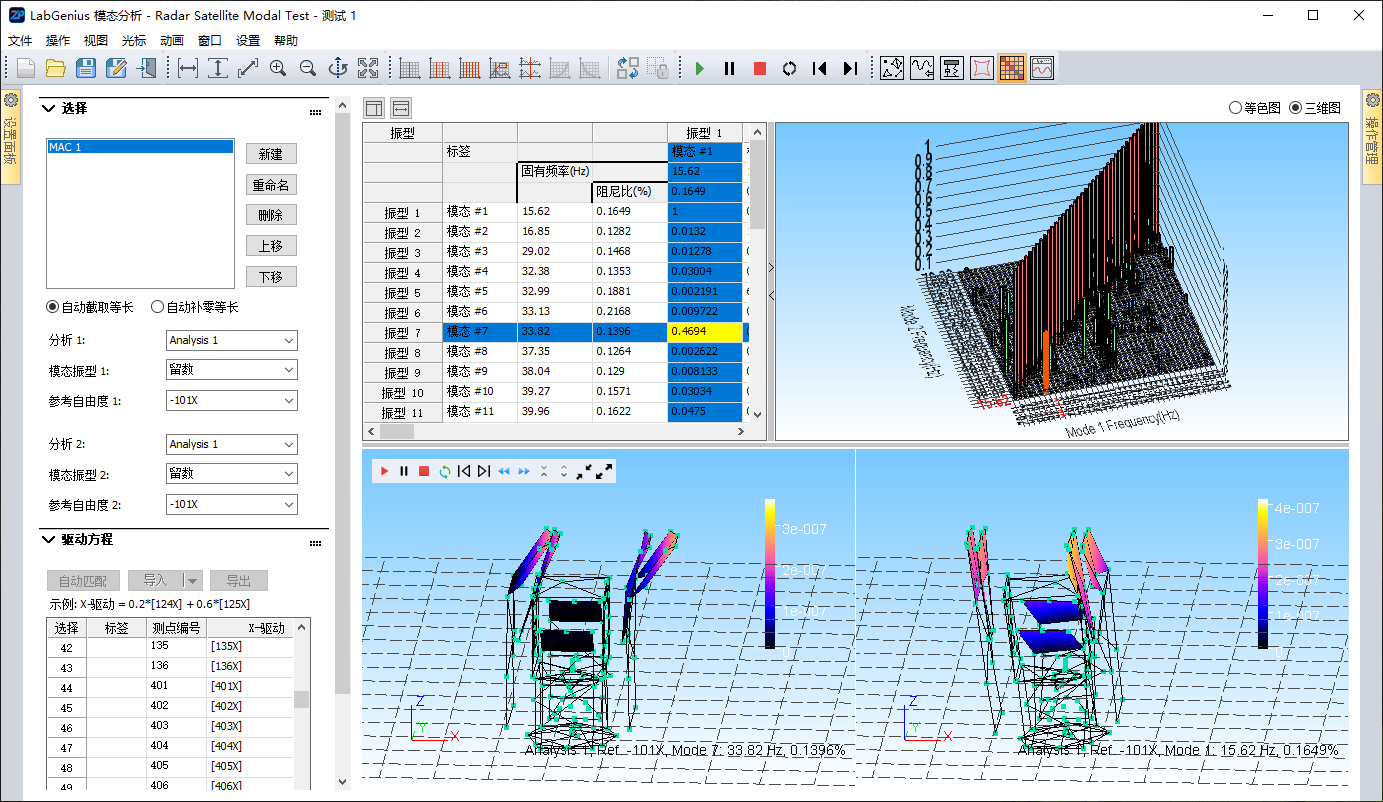

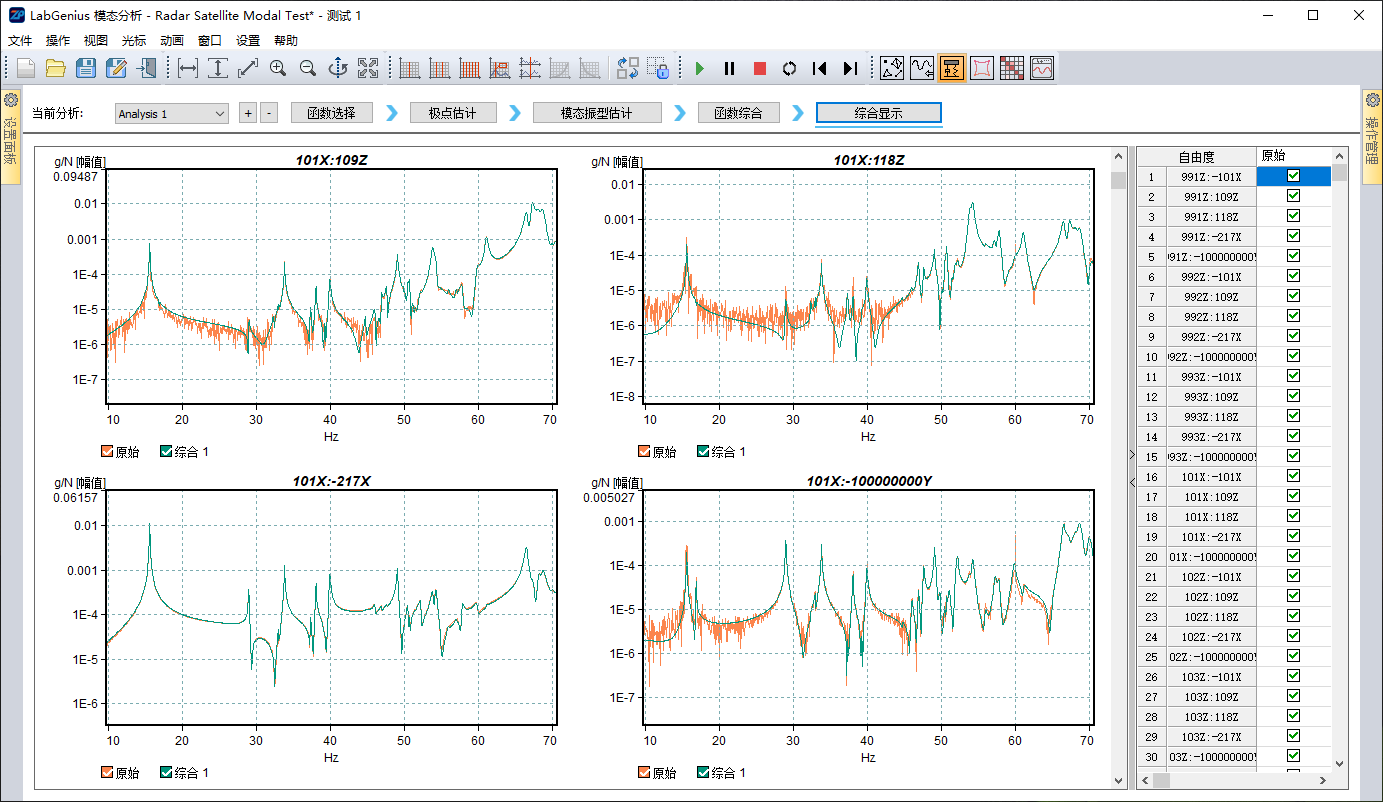

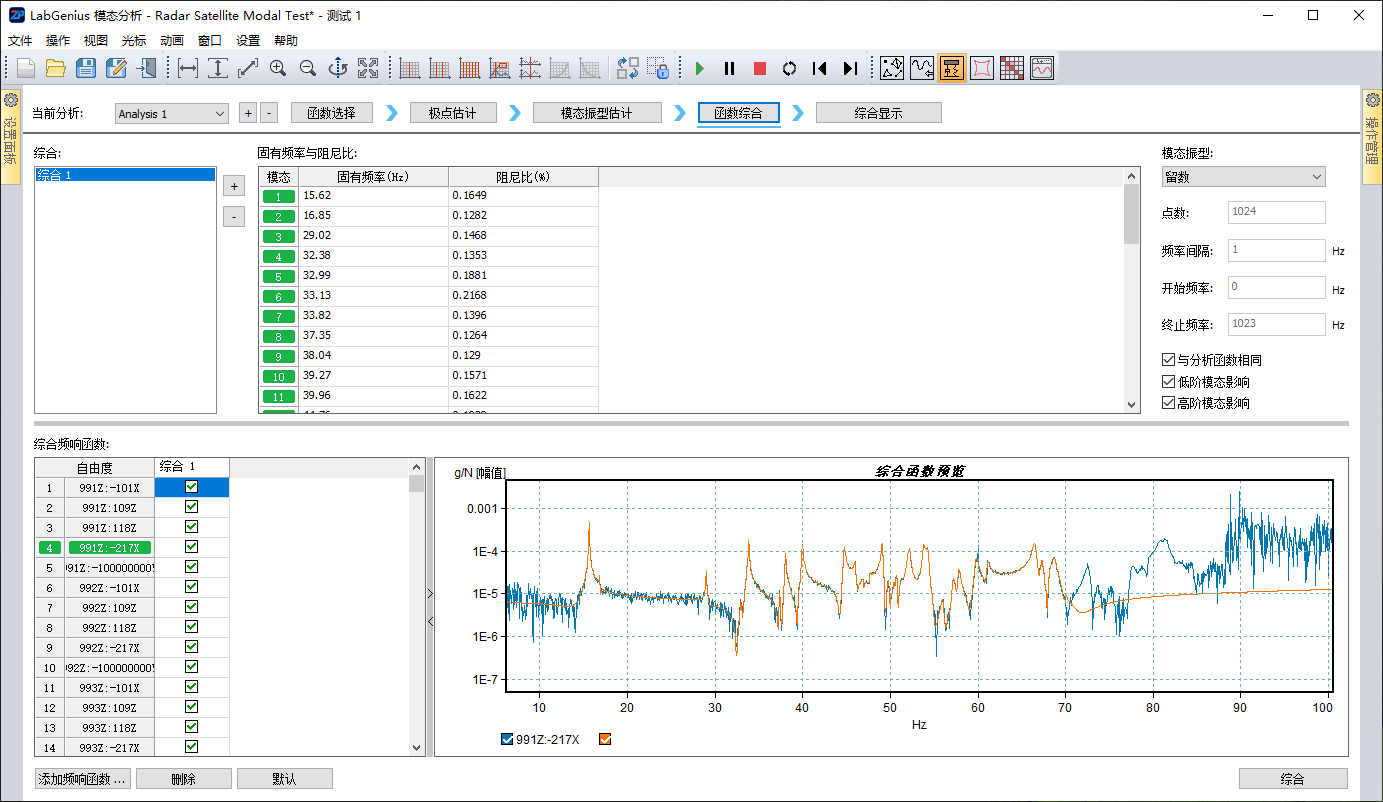

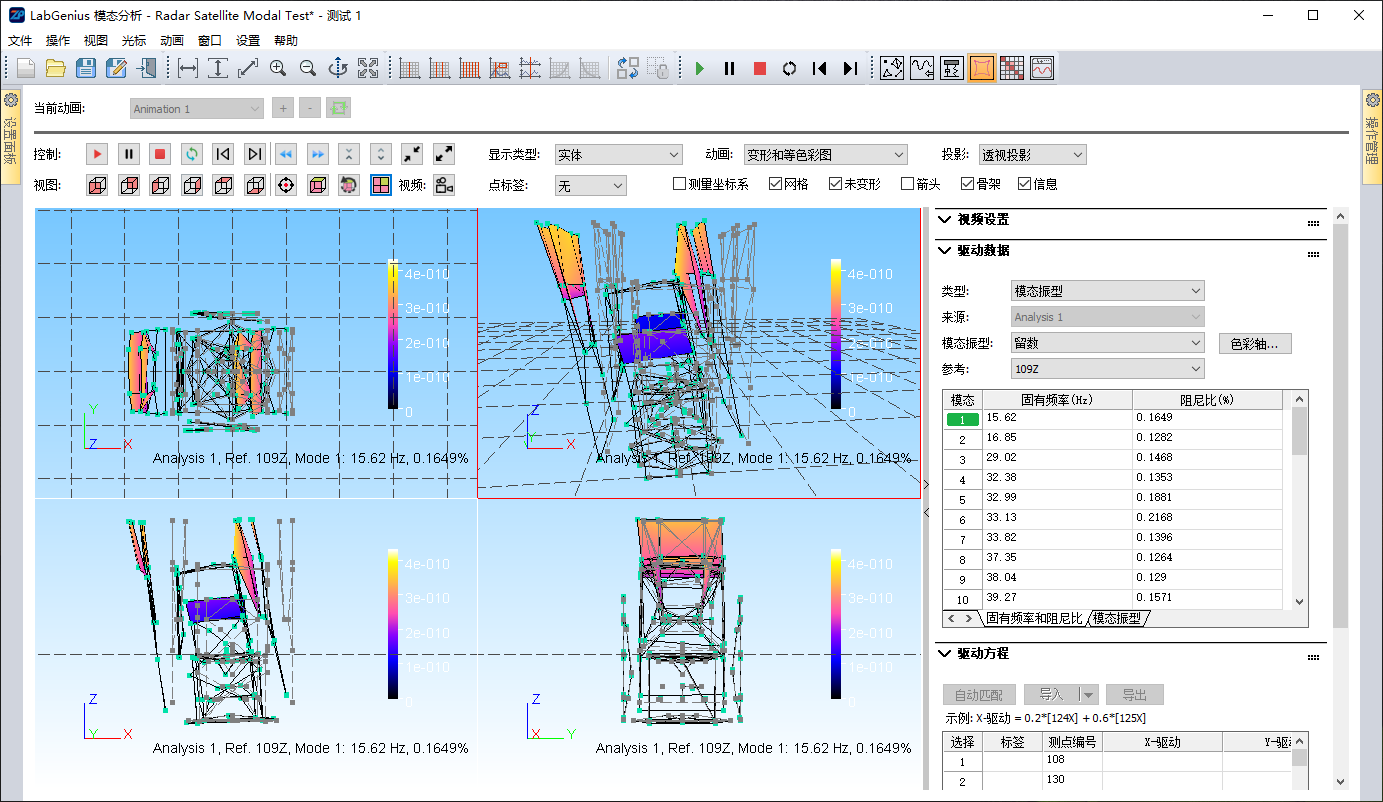

第28届 IMAC会议（2010年）提供了一道模态参数估计竞赛题，题中被测对象使用了5台同步激励的模态激振器，激励信号采用了爆破随机信号（或称为猝发随机信号），属于MIMO模态试验（完成于1993年）。整个测试共计5个激励参考点，240个响应测点，测得1350个频响（包含150个重复测量的频响）。在参数辨识中，将使用其中的1200个频响进行模态参数辨识与振型仿真。被测对象的三维几何模型由大赛方提供，是一个框架结构，在LabGenius中，我们为其增加了一些三角面片，用来增强显示效果。
