试验原理

长尺在夹持状态下摆振持续时间较长，分析长尺在粘贴隔音材料后对其振动的影响，从而评价隔音材料的性能。如下图所示，长尺处于夹持状态，加速度传感器位于靠近夹持部位的长尺1/3处，敲击长尺，敲击点靠近夹持部位，可测得频响函数；然后，在长尺的背面贴上等宽2.5cm、长度20cm的隔音材料，其它设置保持不变，再次测得频响函数。从频响函数中，可获得固有频率和阻尼比，用于评价隔音材料的减震性能。

试验方法

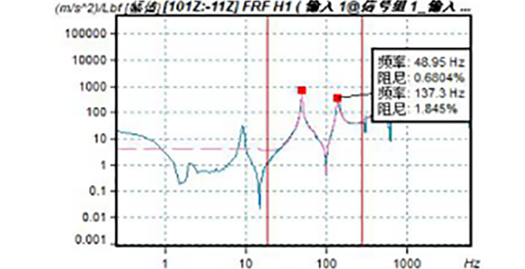

使用软件自带的阻尼光标，可自动识别出单峰的固有频率与阻尼。

图中，蓝色曲线为无隔音材料下长尺的频响函数，黄色曲线为粘贴隔音材料后长尺的频响函数。

在粘贴隔音材料前后，长尺的共振频率变化很小，但是，阻尼比有明显变化。从长尺振动的时间历程中，我们能明显感受到振动的快速衰减。

被测隔音材料

如下图，两种隔音材料，用上述方法分析它们的性能。取每种材料能完全覆盖长尺且不多余的样本各5条，统计求每种材料的平均阻尼。

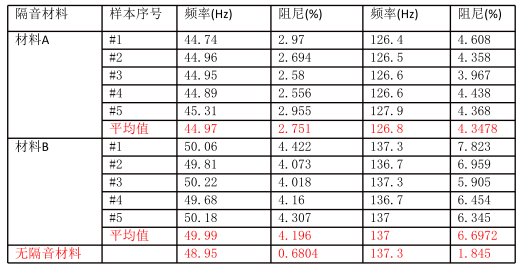

材料A的结果

材料B的结果

结论

  1. 隔音材料会增加长尺振动的阻尼；
  2. 隔音材料B增加长尺振动的阻尼更多；
  3. 粘贴隔音材料A，长尺质量变大，但是隔音材料A易从锡箔上脱落，弹性K小，从而由w_n=sqrt{frac{k}{m}}可知,粘贴隔音材料A导致长尺的振动的固有频率变小。
